Översikt
Våra pneumatiska cylinderrör är konstruerade för precision, hållbarhet och smidig kolvdrift. Tillgängliga i kolstål, rostfritt stål och aluminiumlegering, våra rör tjänar ett brett spektrum av industrier, inklusive automation, robotteknik, industrimaskiner, livsmedelsförädling, kemiska och marina tillämpningar.
Oavsett om du behöver korrosionsbeständigt rostfritt stål, lätt anodiserad aluminium eller förkromat kolstål, har vi rätt rör för din pneumatiska cylinder.
Produktunderkategorier

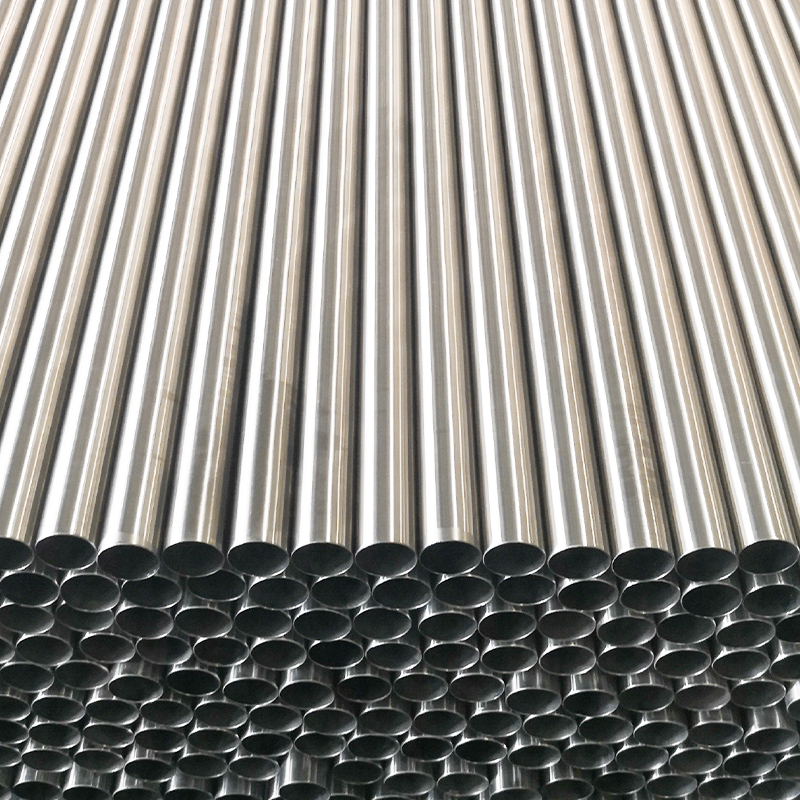

1. Pneumatiska cylinderrör i kolstål – förkromat ID
·Material: 45# / 4130 Kolstål
· Finish: Krompläterad ID för smidig kolvrörelse
·Applikationer: Industriell automation, medelstarka pneumatiska cylindrar
2. Pneumatiska cylinderrör i rostfritt stål – polerade ID 304 / 316
·Material: Rostfritt stål 304 / 316
· Finish: Polerad ID för korrosionsbeständighet
·Applikationer: Pneumatiska cylindrar för livsmedel, kemikalier, marina och offshore

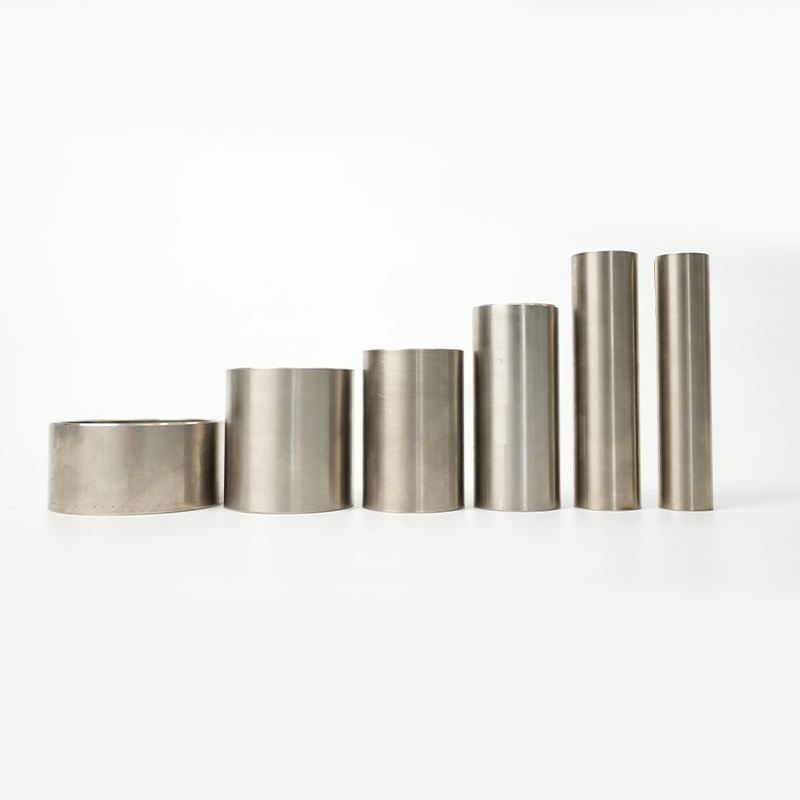

3. Pneumatiska cylinderrör av aluminiumlegering – 6063-T5 anodiserade
·Material: Aluminiumlegering 6063-T5
· Finish: Hårdanodiserad yta för korrosions- och slitageskydd
·Applikationer: ISO / VDMA standard pneumatiska cylindrar, lättviktsautomation
Nyckelfunktioner och fördelar
· Precisionstillverkning – H8-toleranser eller bättre
· Slät invändig finish – säkerställer låg friktion och förlängd tätningslivslängd
· Materialalternativ – kolstål, rostfritt stål, aluminiumlegering
· Korrosionsbeständighet – Kromplätering, polerad rostfri eller anodiserad aluminium
· Anpassade storlekar tillgängliga – metriska och imperialistiska
Ansökningar
·ISO / VDMA pneumatiska cylindrar inom automation och robotik
·Industrimaskiner och pressar
·Bearbetning av mat och dryck
·Kemisk och farmaceutisk industriautomation
·Lättviktsmobil utrustning och materialhanteringssystem
Tekniska specifikationer (allmänt)
·Rakhet: ≤ 0,3 mm/m
·Rundhet: ≤ 0,03 mm
· Ytfinish: Förkromad, polerad eller anodiserad beroende på material
·Längd: Standard 2500 mm (anpassad tillgänglig)
·Diametrar & väggtjocklekar: Se individuella produktsidor för fullstorlekstabeller
Relaterade komponenter
·Pneumatiska cylinderkolvstänger – kol, rostfritt, legerat stål
·Slipade & SRB hydraulcylinderrör
·Pneumatiska cylinderändlock och tätningar
Vad är honing? Process, verktyg & typiska resultat Ett hydrauliskt cylinderrör tar 12 minuter att finslipa. Samma tub som är färdig med skalning och rullpolering behöver mindre än två minuter. Detta tidsgap på 90 % är anledningen till att fler tillverkare omprövar sin interna efterbehandlingsstrategi. ...
1. Varför rörval är viktigt i fordonskomponenter En enda spänningsfraktur i ett drivaxelrör kan orsaka katastrofala fel på motorvägen. Stålröret inuti en stötdämpare, upphängningsarm eller chassiskena är inte bara en ihålig metallbit - det är ett strukturellt element där ett felaktigt val av kvalitet kan fö...
Vad är DOM-slangar? Tillverkningsprocessen förklaras DOM beskriver inte en stålkvalitet. Det står för Drawn Over Mandrel, en sekundär kallbearbetningsprocess som omvandlar elektriskt motståndssvetsade (ERW) rör till en produkt med snävare toleranser, högre hållfasthet och en slätare yta. Basmaterialet är ty...
I verkliga pneumatiska system påverkas prestandan hos ett pneumatiskt cylinderrör kraftigt av tolerans för inre diameter, rakhet och rundhet. Även mindre avvikelser kan öka tätningsslitaget eller orsaka ojämn kolvrörelse. För högcykelautomationslinjer kontrolleras typiska ID-toleranser inom H8–H9, medan rakheten ofta hålls under 1/1000 av rörlängden. I vår egen produktion vid Jiangsu Suao Metal Product Co., Ltd., förlitar vi oss på onlinedimensionell övervakning kombinerat med kalldragning och uträtning för att hålla dessa parametrar stabila över stora partier, vilket är avgörande för nedströms honing och montering.
En ofta förbisedd detalj är väggtjocklekens enhetlighet. Variationer här påverkar direkt tryckmotstånd och utmattningslivslängd. Detta blir särskilt viktigt i kompakta cylindrar där designmarginalerna är snäva och driftstrycken fluktuerar snabbt.
Utöver råstålkvalitet spelar ytbehandling en stor roll för korrosionsbeständighet och monteringseffektivitet. För tillverkning av pneumatiska cylinderrör väljs vanligtvis ytbehandlade stålrör – E-belagda, fosfaterade och oljade baserat på lagringsförhållanden, installationsmiljö och smörjstrategi.
Som både ytbehandlade stålrör – E-belagda, fosfaterade och oljade tillverkare och en dedikerad ytbehandlade stålrör – E-belagda, fosfaterade och oljade fabrik i Kina, hjälper vi ofta kunder att välja det mest kostnadseffektiva alternativet baserat på deras faktiska processflöde snarare än generiska specifikationer.
Vanliga kvaliteter för tillverkning av pneumatiska cylinderrör inkluderar E355, SAE 1026 och liknande lågkolhaltiga stål optimerade för kalldragning. Det mekaniska beteendet är dock lika beroende av värmebehandling som av kemisk sammansättning. Avspänningsavlastade eller normaliserade rör ger bättre dimensionsstabilitet under honing, medan helt glödgade rör förbättrar bearbetbarheten för komplex ändformning.
Integrerade processer som kalldragning följt av kontrollerad värmebehandling – något vi kör internt i våra 36 000 kvadratmeter stora anläggningar – minskar variationen mellan partier och förenklar kvalitetskontrollen för OEM-cylindertillverkare.
För industriella köpare fokuserar inkommande besiktning oftast på mer än bara dimensioner. Icke-förstörande testning och kemisk verifiering blir alltmer standard, särskilt inom fordons- och anläggningsmaskinersektorn.
| Besiktningsobjekt | Syfte | Vanlig metod |
| Virvelströmstestning | Upptäck brister på ytan och under ytan | Online automatisk skanning |
| Kemisk analys | Bekräfta överensstämmelse med stålkvalitet | Spektrometertestning |
| Dimensionell mätning | Säkerställ passform med tätningar och kolvar | Lasermätare eller mekaniska mätare |
Hos Jiangsu Suao Metal Product Co., Ltd., är dessa steg inbäddade direkt i produktionen, med stöd av avancerad utrustning för oförstörande testning och kemisk analys, vilket hjälper oss att leverera konsekvent pneumatiska cylinderrörskvalitet över beställningar med hög blandning och låg volym.
Olika sektorer ställer mycket olika krav på produkter för pneumatiska cylinderrör. Inom bildelar dominerar lättviktsdesign och snäva toleranser. Entreprenadmaskiner betonar slagtålighet och lång utmattningslivslängd. Vindenergi och järnvägar prioriterar ofta korrosionsskydd på grund av exponering utomhus, medan olje- och gastillämpningar fokuserar på tryckstabilitet och materialspårbarhet.
Eftersom våra rör används i stor utsträckning i hydrauliska system, skeppsbyggnad och strukturella komponenter, har vi lärt oss att tidig anpassning mellan rörspecifikationer och slutanvändningsförhållanden kan eliminera kostsamma omkonstruktioner senare. Certifierade enligt ISO 9001, ISO 14001, CE och RoHS, vi strävar efter att vara mer än en leverantör – vi positionerar oss som en långsiktig teknisk partner och delar ibland processförslag som hjälper kunder att optimera sina cylindersammansättningar.
Med en årlig produktion som överstiger 50 000 ton och helt integrerad tillverkning – från skärning och fasning till ytbehandling – fortsätter vi att investera i automation och smarta system för att stödja globala kunder som förlitar sig på stabila, repeterbara pneumatiska cylinderrörprestanda.
