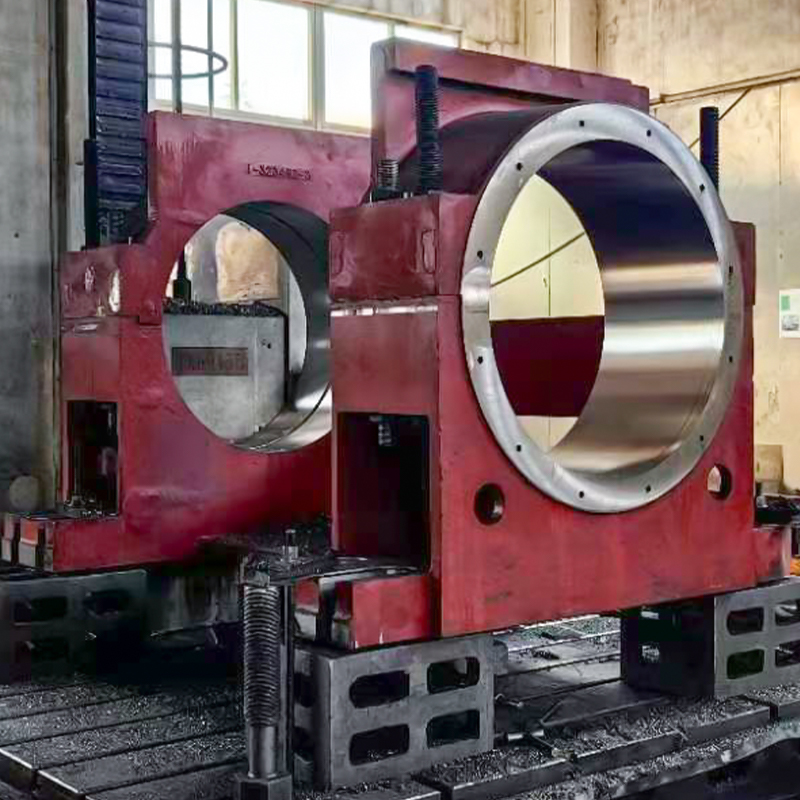

Våra högkvalitativa lagerhus i gjutet stål är designade för extrema belastningar och precisionsprestanda i krävande industriella applikationer. Tillverkade av ASTM A216 WCB gjutstål och eventuellt andra premiumkvaliteter, garanterar dessa höljen hög hållbarhet, tillförlitlighet och noggrannhet. Finns i hålstorlekar från Ø50 mm till Ø1500 mm (1.969–59.055 tum), ytterdiametrar från 100 mm till 2000 till 2000 mm, inklusive 5-0 mm bredd, och 5-0 mm bredd. standard Ø500 mm hål × 700 mm OD × 200 mm bredd (19.685 × 27.559 × 7.874 tum). Idealisk för gruvdrift, vindturbiner, pumpar, transportörer och storskaliga industrimaskiner.
Nyckelfunktioner
· Kraftig styrka: ASTM A216 WCB (utbyte ~250 N/mm²) stöder extrema belastningar.
· Precisionsbearbetning: Borrningstoleranser ±0,05 mm säkerställer perfekt lagerpassning.
· Korrosionsbeständighet: Valfri målning, galvanisering eller oljebeläggning.
· Stort storleksintervall: Hålstorlekar upp till Ø1500 mm (59.055 tum) för massiva lager.
· Hållbar design: Gjuten stålkonstruktion för långsiktig tillförlitlighet.
· Anpassningsbara alternativ: Skräddarsydda mått och ytbehandlingar för specifika applikationer.
Vanliga stålsorter
| Stålkvalitet | Typ | Sträckgräns (N/mm²) | Draghållfasthet (N/mm²) | Förlängning (%) | Nyckelapplikationer | Anteckningar |
| ASTM A216 WCB | Gjutet kolstål | ~250 | 485–655 | 22 | Standard och tunga industrimaskiner, gruvdrift, vindturbiner | Mest använda; utmärkt bearbetningsförmåga |
| ASTM A487 4Q | Höghållfast gjutstål | ~485 | 655–895 | 15–20 | Extrema applikationer, stor utrustning | Överlägsen styrka för mycket höga belastningar |
| ASTM A217 WC9 | Cr-Mo legerat stål | ~275 | 485–655 | 18 | Högtemperaturapplikationer, turbiner, tunga maskiner | Utmärkt termisk stabilitet |
| AISI 304 (EN 1.4301) | Rostfritt stål | ~205 | 515–690 | 40 | Korrosionsbeständiga miljöer, livsmedel, marina | Idealisk för våta eller kemiskt aggressiva miljöer |
| ASTM A36 | Strukturellt kolstål | ~250 | 400–550 | 20 | Standardmaskiner, mindre industriella applikationer | Kostnadseffektivt alternativ för lättare laster |
Typiska storlekar och mått
| Borrdiameter (ID) | Ytterdiameter (OD) | Bredd | Anteckningar |
| Ø50 mm | 120 mm | 50 mm | Litet maskineri |
| Ø200 mm | 400 mm | 120 mm | Medelstora maskiner |
| Ø500 mm | 700 mm | 200 mm | Kraftig industri |
| Ø1000 mm | 1400 mm | 350 mm | Stor utrustning |
| Ø1500 mm | 2000 mm | 500 mm | Extremt tuffa applikationer |
Lastkapacitet: Upp till 50 000 kg (110 231 lb) dynamisk, beroende på lagertyp.
Toleranser: Borrning ±0,05 mm för Ø50–500 mm; ±0,1 mm för >500–1500 mm. OD/Bredd ±0,5 mm för Ø50–500 mm; ±1 mm för >500–1500 mm. Ytfinish Ra ≤ 1,6 µm.
Tillverkningsprocess
1. Casting: Sand eller investeringsgjutning bildar robusta höljen.
2. Precisionsbearbetning: CNC-bearbetning uppnår borrning ±0,05 mm och snäv dimensionsnoggrannhet.
3. Värmebehandling: Normaliserad eller glödgad för att förbättra styrka och seghet.
4. Ytbehandling: Målad, galvaniserad eller oljad för korrosionsbeständighet.

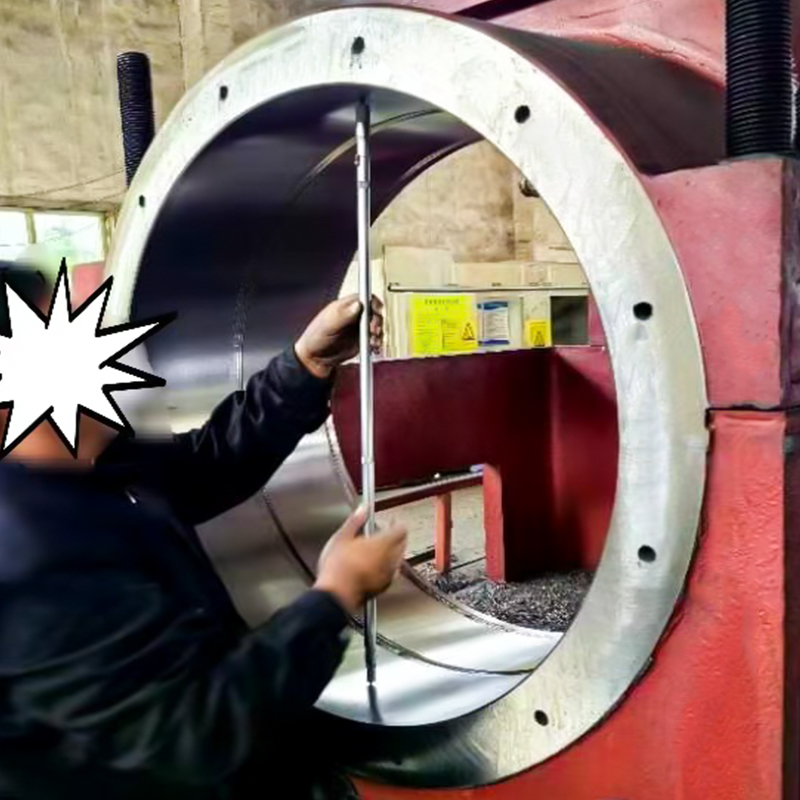

5. Kvalitetstestning: Dimensionskontroller, hårdhetstestning och ultraljudsinspektioner.
Ansökningar
· Gruvdrift: Transportörsystem, krossar och materialhantering (WCB, A487 4Q).
·Vindturbiner: Huvudaxel och växellådshus (WCB, WC9).
·Tunga maskiner: Pumpar, turbiner och industriell utrustning (WCB, Ø500 mm hål).
·Frätande miljöer: Livsmedelsbearbetning eller marina tillämpningar (AISI 304).
·Standardapplikationer: Mindre maskiner och bilar (A36).
·Sekundära applikationer: Strukturella fästen i stor utrustning, korrosionsbeständiga beslag och andra specialanvändningar.
Fördelar
· Förbättrad lagerlivslängd med precisionspassning.
·Reducerade vibrationer och mekaniskt brus.
·Hög bärförmåga och slagtålighet.
·Möjlighet för korrosionsbeständighet i tuffa miljöer.
Leverans & Kvalitetssäkring
·Leveransvillkor: Normaliserad eller glödgad.
· Ytförhållanden: Målad, galvaniserad eller oljad.
· Överensstämmelse: ASTM A216, A487, A217, A36 och AISI-standarder.
·Certifikat: DIN EN 10204 3.1 för kemisk sammansättning, mekaniska egenskaper och dimensionsnoggrannhet.
