EN 10305-2 Precisionssvetsad drivaxelslang – E355, E235, E420, E275 (Ø60 x 3,5 mm & 50–219 mm)

Förfrågan nu

Översikt

Driv dina projekt framåt med vår EN 10305-2 precisionssvetsade drivaxelslang i kvaliteterna E355, E235, E420 och E275. Tillgängliga i storlekar från Ø50 till 219 mm (1,969–8,622 tum) ytterdiameter (OD) och 1 till 5 mm (0,039–0,197 tum) väggtjocklek (WT), inklusive de robusta Ø60 x 3,5 mm (2,362 x 0,138 tum), dessa svetsade högpresterande svetsrör för industriella fordon med hög hållfasthet och exceptionell prestanda. Konstruerade för effektiv vridmomentöverföring säkerställer de hållbarhet i drivaxlar för bilar, lastbilar och tunga maskiner, med minimal sekundär användning i cylindrar och rullar.

Varför välja vår drivaxelslang?

·Högstyrka: Kvaliteterna E355, E235, E420 och E275 erbjuder sträckgränser upp till 470 N/mm², idealiska för drivaxelslangar och industriell kraftöverföring.
·Precisionstoleranser: Snäva toleranser (t.ex. Ø60 mm/2,362 tum OD ±0,15 %, 3,5 mm/0,138 tum WT ±10%) säkerställer sömlös integrering i drivaxelenheter.
· Överlägsen utmattningsmotstånd: Kalldragen svetsad (CDW) process förbättrar hållbarheten och minimerar slitaget i miljöer med högt vridmoment.
· Slät ytfinish: Rena, enhetliga ytor minskar friktionen, ökar drivaxelns prestanda och livslängd.
·Globala standardstorlekar: Vanliga storlekar som Ø60 x 3,5 mm (2,362 x 0,138 tum) och Ø180 x 3 mm (7,087 x 0,118 tum), inom Ø50–219 mm, möter fordons- och industribehov.
·Kostnadseffektiv tillförlitlighet: Högkvalitativa kolstål ger högsta prestanda till konkurrenskraftiga kostnader.

Tillverkningsprocess

Våra EN 10305-2 precisionssvetsade drivaxelslangar är tillverkade för excellens:

1. Kalldragen svetsad (CDW): Stålremsor är svetsade och kalldragna för att uppnå exakta dimensioner (t.ex. Ø60 x 3,5 mm/2,362 x 0,138 tum), vilket förbättrar styrkan och ytkvaliteten för precisionssvetsade rör.
2. Värmebehandling: Normaliserande ( N) eller kalldragna ( C, LC) förhållanden optimerar mekaniska egenskaper för vridmomentöverföring.
3. Ytbehandling: Släta, rena ytor, ofta oljade eller fosfaterade, säkerställer korrosionsbeständighet och enkel montering.
4. Kvalitetstestning: Dimensionskontroller, dragprovning och oförstörande provning (t.ex. virvelström) säkerställer överensstämmelse med EN 10305-2-standarderna.
Denna process ger höghållfasta svetsade rör optimerade för drivaxelapplikationer.

Materialkvaliteter

Våra drivaxelrör finns i kvaliteterna E355, E235, E420 och E275, var och en skräddarsydd för kraftöverföring:

Jämförelse av kemisk sammansättning (max % om inget annat anges)

Betyg	Kol (C)	Kisel (Si)	Mangan (Mn)	Fosfor (P)	Svavel (S)
E235	0.17	0.35	1.20	0.025	0.025
E275	0.21	0.35	1.40	0.025	0.025
E355	0.22	0.55	1.60	0.025	0.025
E420	0,16–0,22	0.50	1.70	0.025	0.020

Obs: E420 kan innehålla legeringselement (t.ex. Nb, V, Ti) upp till 0,12 % totalt.

Jämförelse av mekaniska egenskaper (kalldragen, C)

Betyg	Sträckgräns (N/mm², min)	Draghållfasthet (N/mm²)	Förlängning (%, min)
E235	235	340–480	25
E275	275	410–550	23
E355	355	490–630	22
E420	420	520–670	19

Obs: Egenskaperna är för kalldragna ( C) tillstånd, idealiska för drivaxlar. Andra förhållanden (t.ex. N, LC) varierar i styrka eller duktilitet.

Leveransvillkor

·Kalldragen (C): Maximal styrka och precision, idealisk för drivaxelslangar för bilar (t.ex. Ø60 x 3,5 mm).
·Kalldragen och stressavlastande (LC): Förbättrad formbarhet för drivaxelkomponenter som kräver ytterligare bearbetning.
·Normaliserad (N): Värmebehandlad för enhetliga egenskaper, lämplig för standarddrivaxlar.
·Som-svetsad (W): Kostnadseffektivt alternativ för mindre krävande drivaxlar.

Betygsbeskrivningar

·E235: Lågkolstål med utmärkt svetsbarhet, idealiskt för kostnadseffektiva drivaxlar i lätta fordon.
·E275: Balanserad styrka och formbarhet, perfekt för medelstarka drivaxlar i biltillämpningar.
·E355 : Högre hållfasthet för krävande drivaxlar i bilar och lastbilar, ger överlägsen utmattningsmotstånd.
·E420: Höghållfast stål med förbättrad seghet, idealiskt för tunga drivaxlar i industrimaskiner.

Specifikationer

Standard: EN 10305-2 (kalldragna svetsade precisionsstålrör)

Storleksintervall:

·Ytterdiameter (OD): Ø50–219 mm (1.969–8.622 tum)
·Väggtjocklek (WT): 1–5 mm (0,039–0,197 tum)
·Längd: Slumpmässig (1 000–12 000 mm / 3,3–40 fot) eller specialskuren
Vanliga storlekar för drivaxlar (OD x WT, metrisk):

· Ø60 x 3,5 mm (2,362 x 0,138 tum, medelstarka drivaxlar för fordon)
· Ø76 x 3 mm (2,992 x 0,118 tum, drivaxlar för bilar och lätta industrier)
· Ø89 x 4 mm (3,504 x 0,157 tum, drivaxlar för tunga fordon)
· Ø114 x 4,5 mm (4,488 x 0,177 tum, drivaxlar för industrimaskiner)
· Ø168 x 5 mm (6,614 x 0,197 tum, industriella tillämpningar med högt vridmoment)
· Ø180 x 3 mm (7,087 x 0,118 tum, drivaxlar för tunga industri- och kommersiella fordon)
Toleranser (enligt EN 10305-2):

·OD (≤80 mm): ±0,15%; (>80–219 mm): ±0,20 %
· WT: ±10 %
·Längd: ±3 mm för klipplängder
·Leveransvillkor: kalldragen (C), kalldragen och stressavlastade (LC), Normaliserad (N), As-svetsad (W)
· Ytförhållanden: Släta, ren eller belagd (oljad/fosfaterad) för korrosionsbeständighet och enkel montering.

Ansökningar

Våra EN 10305-2 E355, E235, E420 och E275 precisionsrör (t.ex. Ø60 x 3,5 mm/2,362 x 0,138 tum) är designade för:

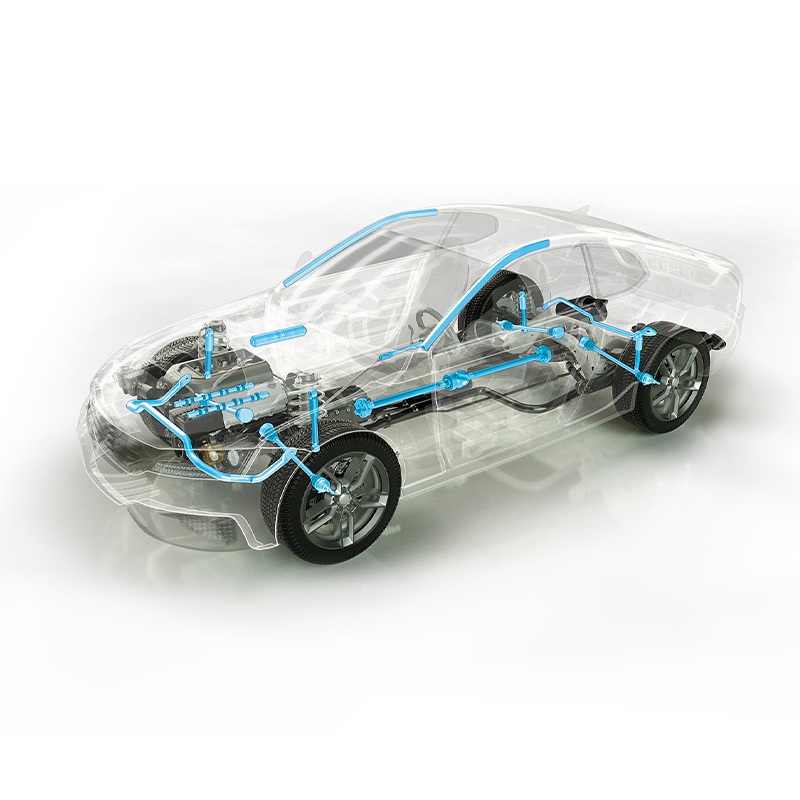

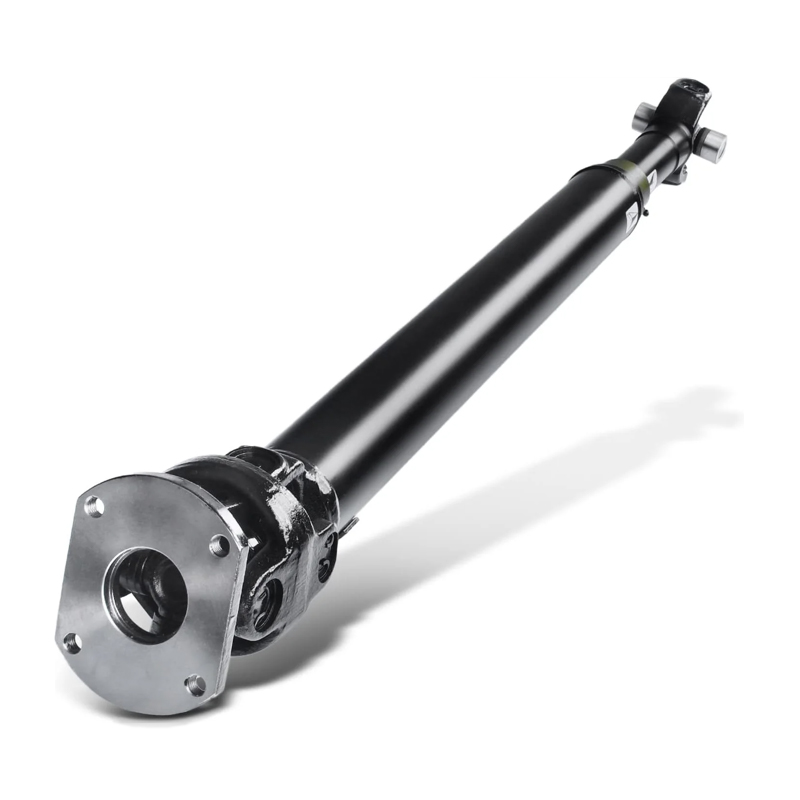

Drivaxlar: Högpresterande slangar för bilar (bilar, lastbilar med Ø60 x 3,5 mm, Ø89 x 4 mm) och industriella (maskiner med Ø114 x 4,5 mm, Ø180 x 3 mm) drivaxlar. Kvaliteterna E355 och E420 säkerställer robust vridmomentöverföring för precisionsslangar för OEM-tillverkare i bilar; E235 och E275 passar lättare applikationer.
Sekundära applikationer (begränsad användning):

·Hydrauliska/pneumatiska cylindrar (E355, E420 för högtryck; E235, E275 för standard).
· Transportörrullar (E235, E275 för standard; E355 för tunga).
·Fordonskomponenter (E355, E420).

Kvalitetssäkring

Alla E355-, E235-, E420- och E275-rör uppfyller EN 10305-2-standarderna. Testcertifikat enligt DIN EN 10204 3.1 verifierar kemisk sammansättning, mekaniska egenskaper och dimensionsnoggrannhet. Virvelströmstestning, tillplattningstester och ytinspektioner säkerställer högsta prestanda för industriella kraftöverföringsrör.

Driv dina projekt framåt

· Skräddarsydd för drivaxlar: Vanliga storlekar som Ø60 x 3,5 mm (2,362 x 0,138 tum) och Ø180 x 3 mm (7,087 x 0,118 tum), med kalldragna förhållanden, optimerar prestanda för kraftöverföring.
· Efterlevnad av globala standarder: EN 10305-2 säkerställer tillförlitlighet och kvalitet för världsomspännande marknader.
·Flexibelt utbud: Lagerförda standardstorlekar och anpassningsbara alternativ för dina drivaxelbehov.
·Expertvägledning: Vårt team hjälper dig att välja den perfekta kvaliteten och storleken för maximal effektivitet.

Beställ nu för att förbättra din drivaxelprestanda med EN 10305-2 Precisionsvetsade slangar. Begär en offert på hongli-jy@126.com eller besök hltube.com för att utforska hela vårt utbud av precisionsrör!
