Översikt

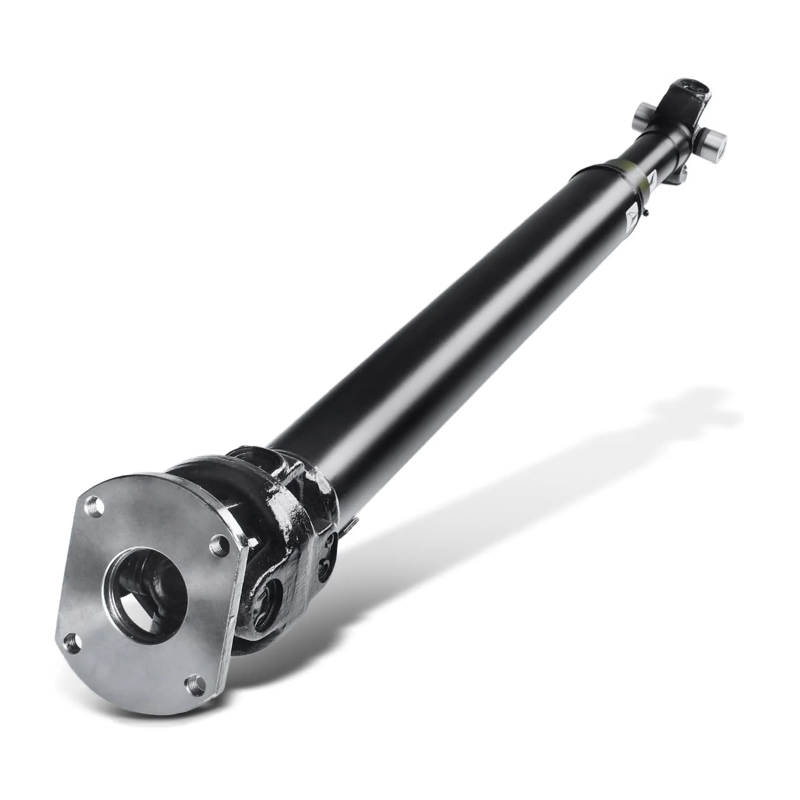

Maximera vridmomentöverföringen med vår ASTM A513 (svetsad/DOM) och ASTM A519 (sömlös) Precision Drive Shaft Tubing i kvaliteterna 1026, 1020, 1015 och 4130. Finns i storlekar från 2 000 till 8 625 tum 0,265 tum ytterdiameter (OD) och 0,065 tum ytterdiameter (OD) (WT), inklusive nyckelstorlekar som 7 000 x 0,120 tum (177,8 x 3 mm) och 3 000 x 0,120 tum (76,2 x 3 mm), ger dessa höghållfasta rör enastående prestanda för fordons- och industrikraftöverföring. De är konstruerade för dynamiska lastbärande och säkerställer hållbarhet i drivaxlar för bilar, lastbilar och tunga maskiner, med minimal sekundär användning i cylindrar och rullar.

Varför välja vår drivaxelslang?

·Högstyrka: Kvaliteterna 1026, 1020, 1015 och 4130 erbjuder draghållfastheter upp till 621 N/mm², idealiska för drivaxelslangar för bilar och sömlösa tillämpningar med högt vridmoment.
·Precisionstoleranser: Snäva toleranser (t.ex. 3 000 tum/76,2 mm OD ±0,005 tum, 0,120 tum/3 mm WT ±10%) säkerställer sömlös integrering i drivaxelenheter.
· Överlägsen utmattningsmotstånd: ASTM A513 DOM-slangar och A519 sömlösa mekaniska slangar förbättrar hållbarheten för dynamisk belastning.
· Slät ytfinish: Rena, enhetliga ytor minskar friktionen, ökar drivaxelns prestanda och livslängd.
· Branschstandardstorlekar: Vanliga storlekar som 7 000 x 0,120 tum, 3 000 x 0,120 tum och 2 500 x 0,120 tum, inom 2–8,625 tum OD, möter fordons- och industribehov.
·Kostnadseffektiv tillförlitlighet: Drivaxelrör i kol och legerat stål ger högsta prestanda till konkurrenskraftiga kostnader.

ASTM A513 DOM 1020 Slang för dynamiskt lastbärande

Vår ASTM A513 DOM 1020-slang i 3 x 0,120 tum (76,2 x 3 mm) är speciellt framtagen för dynamiska lastbärande i fordons- och industriaxlar. Kalldragen över en dorn erbjuder denna höghållfasta svetsade slang:

·Balanserad styrka: Betyg 1020 ger en lägsta sträckgräns på 379 N/mm², idealisk för medelstarka drivaxlar i personbilar och lätta lastbilar.
· Förbättrad utmattningsmotstånd: Kallbearbetad DOM-process säkerställer hållbarhet under hög cyklisk belastning, perfekt för prestandafordon och maskiner.
·Precisionsmått: 3 000 tum OD ±0,005 tum och 0,120 tum WT ±10 % garanterar sömlös montering.
·Ansökningar: Idealisk för drivaxlar för bilar (t.ex. personbilar, lätta lastbilar) och industriell utrustning som kräver robust vridmomentöverföring under dynamisk belastning.
·Kostnadseffektivitet: Erbjuder pålitlig prestanda till ett konkurrenskraftigt pris för applikationer med högt vridmoment.

Tillverkningsprocess

Vår ASTM A513/A519 höghållfasta drivaxelslang är tillverkad för precision och hållbarhet:

1. Elektrisk motståndssvetsning (ERW, A513): Stålremsor är svetsade och kalldragna över en dorn (DOM) för att uppnå exakta dimensioner (t.ex. 3 000 x 0,120 tum/76,2 x 3 mm), vilket förbättrar hållfastheten för precisionssvetsade rör.
2. Sömlös bearbetning (A519): Rör är varmvalsade eller genomborrade, sedan kalldragna för överlägsen styrka, idealiska för sömlösa vridmomentöverföringsrör.
3. Värmebehandling: Normalisering, avspänningsavlastning eller glödgning optimerar de mekaniska egenskaperna för dynamisk lastupptagning.
4. Ytbehandling: Släta, rena ytor, ofta oljade eller fosfaterade, säkerställer korrosionsbeständighet och enkel montering.
5. Kvalitetstestning: Dimensionskontroller, dragprovning och oförstörande testning (t.ex. virvelström för A513, ultraljud för A519) säkerställer överensstämmelse med ASTM-standarder.

Denna process ger drivaxelrör i kolstål och drivaxelrör i legerat stål optimerade för fordons- och industritillämpningar.

Materialkvaliteter

Våra drivaxelrör finns i kvaliteterna 1026, 1020, 1015 (A513/A519) och 4130 (A519), var och en optimerad för kraftöverföring:

Jämförelse av kemisk sammansättning (max % om inget annat anges)

Betyg	Kol (C)	Mangan (Mn)	Fosfor (P)	Svavel (S)	Krom (Cr)	Molybden (Mo)
1015	0,13–0,18	0,30–0,60	0.040	0.050	-	-
1020	0,18–0,23	0,30–0,60	0.040	0.050	-	-
1026	0,22–0,28	0,60–0,90	0.040	0.050	-	-
4130	0,28–0,33	0,40–0,60	0.040	0.040	0,80–1,10	0,15–0,25

Obs: Kiselhalten är vanligtvis 0,15–0,35 % för 4130, inte specificerad för andra om den inte är legerad.

Jämförelse av mekaniska egenskaper (DOM för A513, Cold-Drawn för A519)

Betyg	Draghållfasthet (N/mm², min)	Sträckgräns (N/mm², min)	Förlängning (%, min)
1015	414	345	15
1020	448	379	12
1026	517	448	10
4130	621	552	10

Obs: Egenskaperna är för A513 DOM eller A519 kalldraget skick, idealiskt för drivaxlar. Andra förhållanden (t.ex. svetsade, normaliserade) varierar i styrka eller duktilitet.

Leveransvillkor

·Drawn Over Dorn (DOM, A513): Svetsade rör kalldragna för maximal styrka, idealiska för drivaxlar för bilar (t.ex. 3 000 x 0,120 tum).
·Kalldragen (A519): Sömlösa rör kalldragna för överlägsen styrka, perfekta för industriella drivaxlar med högt vridmoment.
·Svetsad (A513): Kostnadseffektiva svetsade rör för mindre krävande drivaxlar.
·Normaliserad (N): Värmebehandlad för enhetliga egenskaper, lämplig för standarddrivaxlar.
·Stressavlastad (SR): Förbättrar duktiliteten för drivaxelkomponenter som kräver svetsning.
·Anlöpt (A): Maximerar formbarheten för applikationer utan drivaxel.

Betygsbeskrivningar

·1015 (A513/A519): Lågkolstål med utmärkt svetsbarhet, idealiskt för kostnadseffektiva drivaxlar i lätta fordon.
·1020 (A513/A519): Balanserad styrka och formbarhet, perfekt för medelstora drivaxlar i bil- och industriapplikationer, speciellt i 3 x 0,120 tum för dynamiska belastningar.
·1026 (A513/A519): Högre kolstål med överlägsen hållfasthet, lämpligt för krävande drivaxlar i personbilar och lastbilar.
·4130 (A519): Låglegerat stål med hög hållfasthet, idealiskt för kraftiga sömlösa drivaxlar i prestandafordon och maskiner.

Specifikationer

Standarder: ASTM A513 (Svetsad/DOM), ASTM A519 (Sömlös)
Storleksintervall:
·Ytterdiameter (OD): 2 000–8 625 tum (50,8–219,1 mm)
·Väggtjocklek (WT): 0,065–0,250 tum (1,65–6,35 mm)
·Längd: Slumpmässig (3,3–40 fot / 1 000–12 000 mm) eller specialskuren
Vanliga storlekar för drivaxlar (OD x WT, imperial):
·1,750 x 0,095 tum (44,5 x 2,4 mm, lätta drivaxlar för fordon)
·2 000 x 0,120 tum (50,8 x 3 mm, små till medelstora drivaxlar för fordon)
·2,375 x 0,120 tum (60,3 x 3 mm, medelstarka drivaxlar för fordon)
·2 500 x 0,120 tum (63,5 x 3 mm, drivaxlar för bilar och lätta industrier i mellanklassen)
·3 000 x 0,120 tum (76,2 x 3 mm, drivaxlar för fordon för dynamiska belastningar)
·3 000 x 0,083 tum (76,2 x 2,1 mm, drivaxlar för bilar och lätta industrier)
·3 500 x 0,134 tum (88,9 x 3,4 mm, drivaxlar för tunga fordon)
·4 000 x 0,156 tum (101,6 x 4 mm, medeltunga drivaxlar för industriella och tunga fordon)
·4 500 x 0,188 tum (114,3 x 4,8 mm, drivaxlar för industrimaskiner)
·5 000 x 0,188 tum (127 x 4,8 mm, kraftiga industriella drivaxlar)
·6,625 x 0,188 tum (168,3 x 4,8 mm, industriella tillämpningar med högt vridmoment)
·7 000 x 0,120 tum (177,8 x 3 mm, drivaxlar för tunga industri- och kommersiella fordon)
Toleranser (enligt ASTM A513/A519):
·OD (2 000–3 000 tum): ±0,005 tum; (>3 000–8 625 tum): ±0,25 %
· WT: ±10 %
·Längd: ±0,118 tum (±3 mm) för kapade längder
Leveransvillkor:
·DOM (A513): Hög precision för svetsade drivaxlar.
·Cold-Drawn (A519): Överlägsen styrka för sömlösa drivaxlar.
·Som-svetsad (A513), Normaliserad (N), Stressavlastad (SR), Glödgat (A).
· Ytförhållanden: Släta, ren eller belagd (oljad/fosfaterad) för korrosionsbeständighet och enkel montering.

Ansökningar

Våra ASTM A513/A519 1026, 1020, 1015 och 4130 precisionsrör (t.ex. 3 000 x 0,120 tum/76,2 x 3 mm, 7 000 x 0,120 tum) är designade för:

Drivaxlar: Högpresterande slangar för bilar (bilar, lastbilar med 3 000 x 0,120 tum, 2,375 x 0,120 tum) och industriella (maskiner med 4 500 x 0,188 tum, 7 000 x 0,120 tum) drivaxlar. Graderna 1026 och 4130 (DOM/kalldragen) säkerställer robust vridmomentöverföring; 1020 (t.ex. 3 x 0,120 tum) utmärker sig i dynamiska belastningstillämpningar; 1015 passar lättare användningsområden.
Sekundära applikationer (begränsad användning):
·Hydrauliska/pneumatiska cylindrar (1026, 4130 för högtryck; 1015, 1020 för standard).
· Transportörrullar (1015, 1020 för standard; 1026 för tunga).
·Fordonskomponenter (1026, 4130).

Kvalitetssäkring
Alla 1026, 1020, 1015 och 4130 rör uppfyller ASTM A513/A519-standarderna. Testcertifikat enligt DIN EN 10204 3.1 verifierar kemisk sammansättning, mekaniska egenskaper och dimensionsnoggrannhet. Virvelströms- (A513) och ultraljudstestning (A519) samt tillplattning och ytinspektioner säkerställer högsta prestanda för dynamiska lastbärande rör.

Driv dina projekt framåt

· Skräddarsydd för drivaxlar: Storlekar som 3 000 x 0,120 tum (76,2 x 3 mm) för dynamiska belastningar och 7 000 x 0,120 tum, med DOM/kalldragna förhållanden, optimerar kraftöverföringen.
·Branschledande standarder: ASTM A513/A519-överensstämmelse säkerställer tillförlitlighet och kvalitet.
·Flexibelt utbud: Lagerförda standardstorlekar och anpassningsbara alternativ för dina drivaxelbehov.
·Expertvägledning: Vårt team hjälper dig att välja den perfekta kvaliteten och storleken för maximal effektivitet.

Beställ nu för att optimera din drivaxelprestanda med ASTM A513/A519 Precision Tubing. Begär en offert på hongli-jy@126.com eller besök hltube.com för att utforska hela vårt utbud av precisionsrör!
