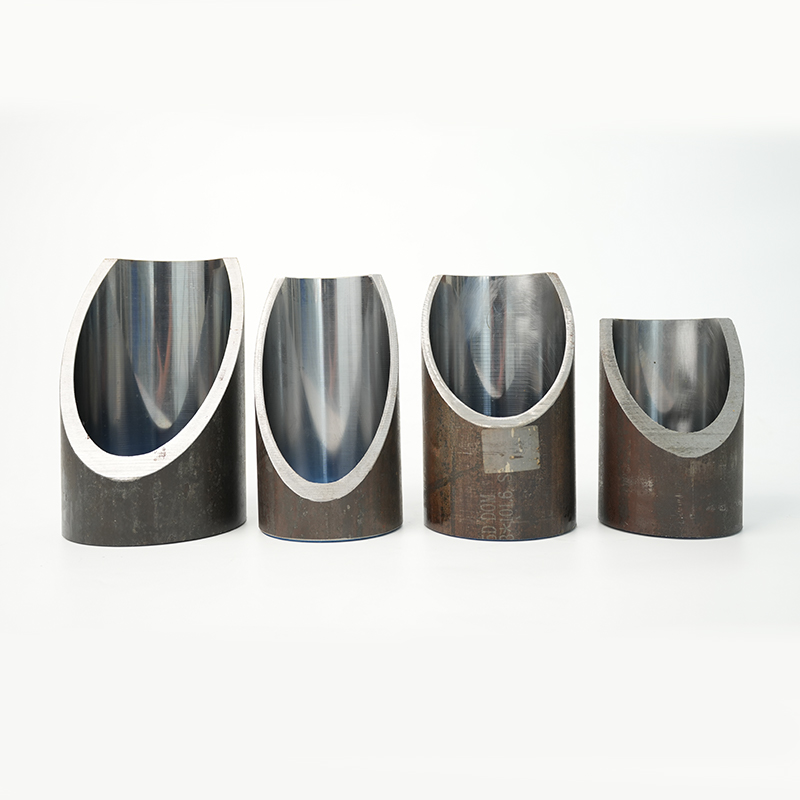

Våra slipade och slipade och rullborrade (SRB) rör – ASTM A519 är precisions kalldragna sömlösa (CDS) stålrör som bearbetas för att uppnå en spegelliknande innerdiameterfinish. Med toleranser upp till H8 och ytjämnhet så låg som Ra 0,4 μm, är dessa rör idealiska för hydrauliska cylindertrummor som kräver låg friktion, lång tätningslivslängd och hög slitstyrka.
Dessa rör är designade för nordamerikanska och internationella marknader som följer ASTM-standarder och används ofta i bygg-, industri-, jordbruks- och fordonshydrauliksystem.
Typiska stålsorter
·ST52 – god mekanisk hållfasthet, bearbetbarhet och svetsbarhet
·20MnV6 – mikrolegerat stål för hög slitstyrka och seghet
·27SiMn – höghållfast legerat stål för kraftiga hydraulcylindrar
·Andra betyg tillgängliga på begäran (ASTM A519 1020, 1026, DOM)
Vanliga storlekar (OD × WT × ID)
·Ø40 mm × 5 mm (ID Ø30 mm)
·Ø63,5 mm × 6 mm (ID Ø51,5 mm)
·Ø90 mm × 8 mm (ID Ø74 mm)
·Ø100 mm × 10 mm (ID Ø80 mm)
·Ø125 mm × 12,5 mm (ID Ø100 mm)
·Ø150 mm × 15 mm (ID Ø120 mm)
Imperialstorlekar (tumbaserade DOM-slangar) finns tillgängliga på begäran.
Tekniska specifikationer
·Standard: ASTM A519 Typ 5 / DOM-slang
· Skick: Kalldragen sömlös, finslipad eller SRB
·ID-tolerans: H8 (eller tätare på begäran)
· Ytfinish: Ra ≤ 0,4 μm (slipad), Ra ≤ 0,2 μm (SRB)
· Rakhet: ≤ 0,3 mm/m
·Rundhet: ≤ 0,03 mm
Tillverkningsprocess
1. ASTM A519 sömlös rörproduktion – piercing och varmvalsning
2. Kalldragning över dorn (DOM) – förbättrar dimensionell noggrannhet och mekaniska egenskaper
3. Värmebehandling / Normalisering – säkerställer inre strukturstabilitet
4. Slipning – exakt slipande finish för att uppnå jämn ID
5. Skidåkning och rullpolering (SRB) – valfri spegelfinish för ultralåg Ra
6. Besiktning – kontroller av dimensioner, rakhet, rundhet och ytfinish
Nyckelfunktioner och fördelar
·Ultraslät ID för långvariga tätningar och kolvar
·Hög dimensionsnoggrannhet (H8) för pålitlig cylindermontering
·Finns i både finslipad och SRB-finish
·Kostnadseffektiv lösning för medel- till högtryckshydraulikcylindrar
·Kompatibel med metriska och kejserliga standarder
Ansökningar
· Hydraulcylindrar i bygg-, lantbruks- och industrimaskiner
· Pneumatiska cylinderpipor
· Tung lyftutrustning
· Pressmaskiner och industriell automation
