Slipat & SRB-rör – ASTM A513 ST52 / SAE 1026, svetsad (CDW), spegel-ID-finish för hydraulcylindercylinder

Våra ASTM A513 kalldragna svetsade (CDW) slipade & SRB-rör är precisions-

Förfrågan nu

Dessa rör kombinerar kostnadseffektiviteten hos svetsade rör med högprecisionsfinishing, vilket ger:

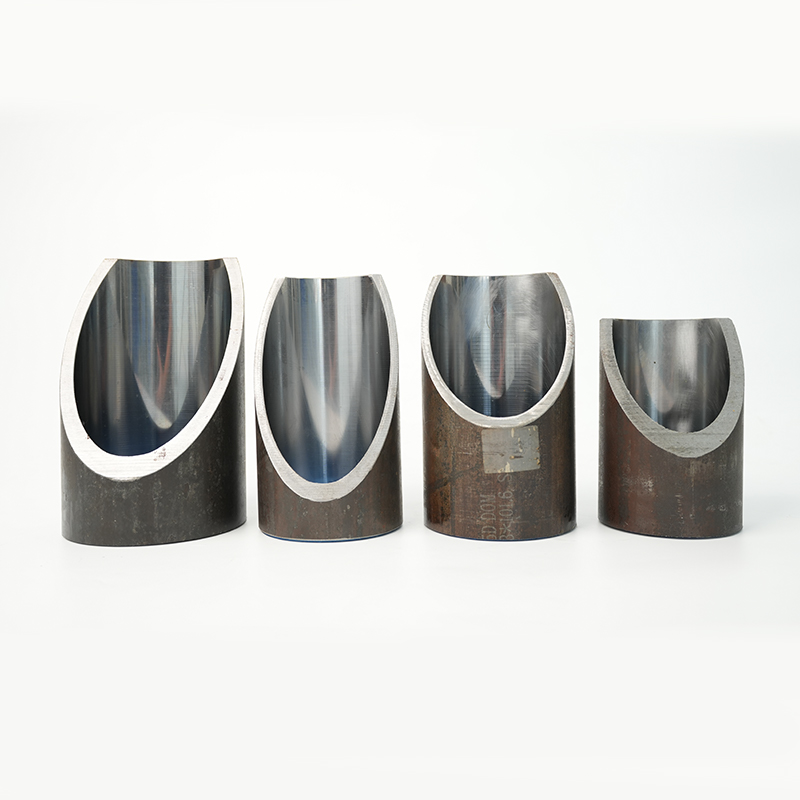

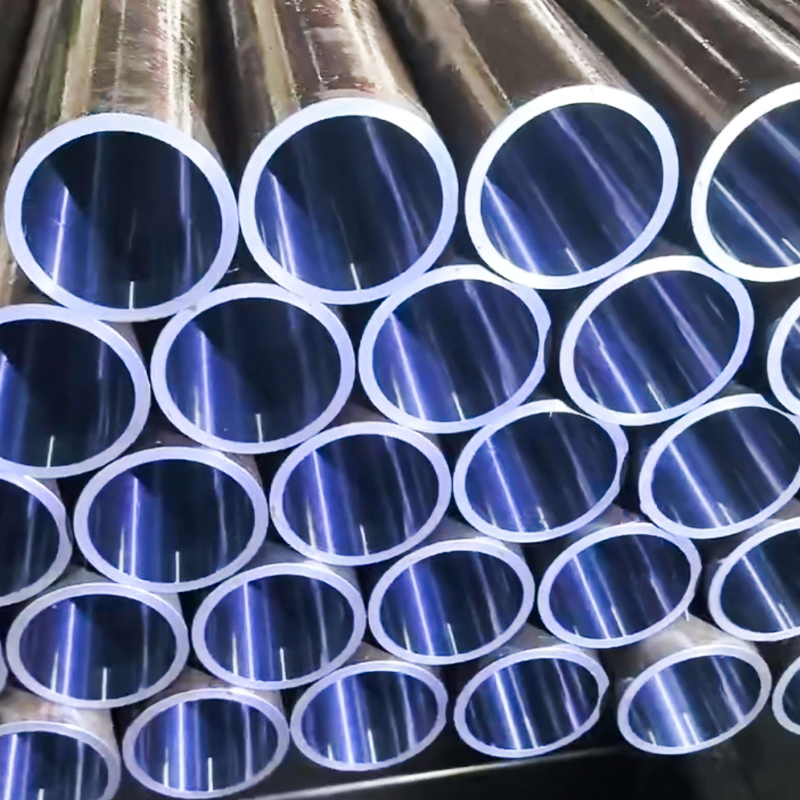

· Spegelliknande inre borrning (Ra ≤ 0,4 μm för finslipad, Ra ≤ 0,2 μm för SRB)
·Snäva dimensionella toleranser (H8)
·Utmärkt rakhet för pålitlig kolvrörelse

Idealisk för medeltryckshydrauliska cylindrar, industrimaskiner, fordons- och jordbruksapplikationer där högkvalitativ hålfinish krävs men sömlösa rör inte är nödvändiga.

Typiska stålsorter

·ST52 (ASTM A513 Typ 5 DOM-ekvivalent)
·SAE 1026 (DOM-slang av kolstål)
·Tillval: 1020 eller 1025 beroende på mekaniska krav

Vanliga storlekar (OD × WT × ID)

·Ø40 mm × 5 mm
·Ø50 mm × 6 mm
·Ø63,5 mm × 6,35 mm
·Ø76 mm × 7 mm
·Ø90 mm × 8 mm
·Ø100 mm × 10 mm

Anpassade metriska och imperialistiska storlekar tillgängliga på begäran.

Tekniska specifikationer

·Standard: ASTM A513, Typ 5 DOM-slang, svetsad (CDW)
· Skick: Kalldragen slipad / SRB
·ID-tolerans: H8 (eller tätare på begäran)
· Ytfinish: Ra ≤ 0,4 μm (slipad) / Ra ≤ 0,2 μm (SRB)
· Rakhet: ≤ 0,3 mm/m
·Rundhet: ≤ 0,03 mm

Tillverkningsprocess

1. Tillverkning av svetsade rör – ERW av högkvalitativt bandstål
2. Kalldragning över dorn (DOM) – förbättrar dimensionell noggrannhet och mekaniska egenskaper
3. Värmebehandling / Normalisering – förbättrar svetsintegriteten
4. Slipning – exakt slipande finish för Ra ≤ 0,4 μm
5. Skidåkning och rullpolering (SRB) – valfri spegel ID-finish Ra ≤ 0,2 μm
6. Besiktning – Kontroll av dimensioner, rakhet, rundhet och ytjämnhet

Nyckelfunktioner och fördelar

·Kostnadseffektivt alternativ till sömlösa rör för medeltryckscylindrar
·H8-toleranser med hög precision för pålitlig montering
· Spegelliknande hålfinish för förlängd tätning och kolvlivslängd
·Tillgänglig i finslipad eller SRB-finish
·Metriska och brittiska storlekar medföljer

Ansökningar

·Hydraulcylindrar för bygg- och lantbruksmaskiner
·Pneumatiska cylinderpipor
·Materialhantering och lyftutrustning
· Industriella hydrauliska pressar
·Hydraulsystem för bilar och mobila maskiner
