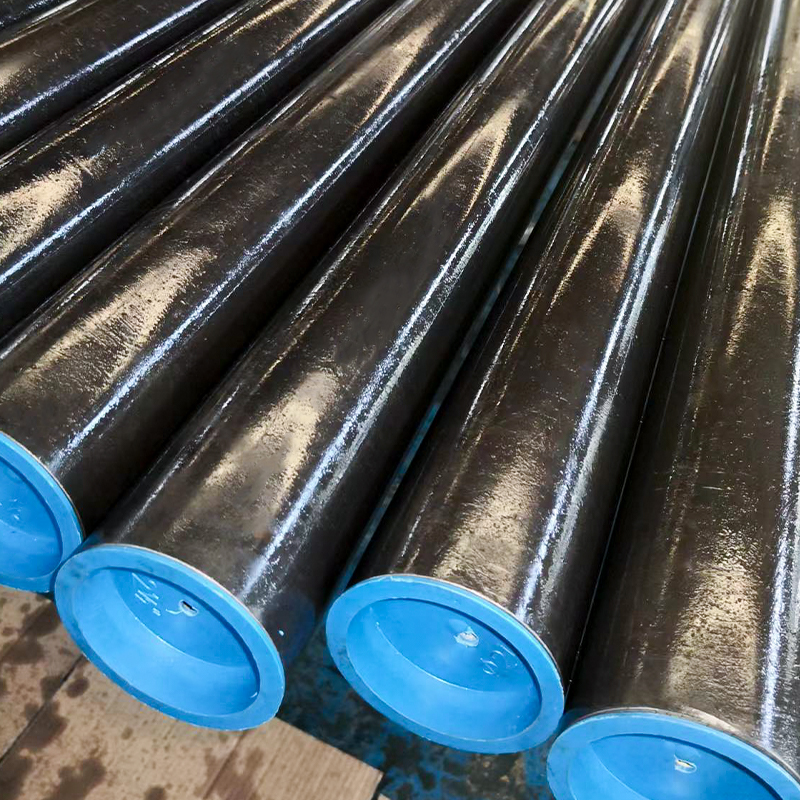

Våra hydraulcylinderrör – ASTM A513 ST52 Cold Drawn Welded (CDW) är konstruerade för att ge en balans mellan hög precision, tillförlitlighet och kostnadseffektivitet. Tillverkade genom elektrisk motståndssvetsning (ERW) och därefter kalldragen över dorn (DOM), uppnår dessa rör utmärkt dimensionsnoggrannhet, släta inre ytor och överlägsen rakhet.
Speciellt utvecklade för honing eller slipning & roller polishing (SRB) processer, ger dessa rör en idealisk hålfinish för hydrauliska och pneumatiska cylinderapplikationer inom industrier som konstruktion, jordbruk, fordon och materialhantering.
Typiska stålsorter
·ASTM A513 Typ 5 (dragen över dorn, DOM)
·ST52 / E355 Motsvarande
·SAE 1020, SAE 1026 (valfria kvaliteter)
·E235 (för lätta applikationer)
Vanliga storlekar (OD × WT)
·Ø40 mm × 2,5 mm
·Ø50 mm × 3 mm
·Ø63,5 mm × 4 mm
·Ø76 mm × 5 mm
·Ø90 mm × 6 mm
·Ø100 mm × 6 mm
·Ø120 mm × 8 mm
·Ø150 mm × 10 mm
Obs: Både metriska och imperialistiska DOM-rörstorlekar finns tillgängliga på begäran.
Tekniska specifikationer
·Standard: ASTM A513, typ 5 (CDW/DOM-slang)
· Stålkvalitet: ST52 / SAE 1026
· Skick: Kalldragen, normaliserad
· Rakhet: ≤ 0,5:1000
·Toleranser: OD & WT enligt ASTM A513 standard
· Ytbehandling (som levereras): ID Ra ≤ 2,5 μm
· Ytfinish (efter honing/SRB): ID Ra ≤ 0,4 μm
Tillverkningsprocess
1. Varmvalsad stålremsa → precisionsslits
2. Elektrisk motståndssvetsning (ERW) → bildande av moderrör
3. Värmebehandling / Normalisering → eliminerar påfrestningar och förbättrar svetsintegriteten
4. Kalldragning över dorn (DOM) → säkerställer exakt OD/ID, förbättrad styrka
5. Skärning & Rätning → uppnår utmärkt längdnoggrannhet och rakhet
6. Slutbesiktning → dimensionskontroller, kvalitetsprovning av svetsfog, ytutvärdering
Nyckelfunktioner och fördelar
·Kostnadseffektivt alternativ till sömlösa ASTM A519-rör
·Utmärkt rakhet och dimensionell precision
·Hög svetssömskvalitet på grund av normalisering av DOM-processen
·Perfekt förberedd för honing eller SRB-finishing
· Levereras i metriska och brittiska storlekar för global kompatibilitet
Ansökningar
·Hydraulcylindrar för entreprenadmaskiner
·Hydraulsystem för jordbruksmaskiner
·Industriell automation & robotik
·Materialhantering & lyftutrustning
·Pneumatiska cylindrar
